UE3植被Instance繪製流程

05-03

1.每幀繪製的地方

FSceneRenderer.ProcessVisible 中是StaticRelevance

2 FViewInfo.StaticMeshVisibilityMap

3 繪製透明的模型是這個流程

單獨的參數設置FInstancedStaticMeshVertexFactoryShaderParameters.SetMesh

4 FInstancedStaticMeshVertexFactory.InitRHI 中的頂點格式

5 在usf中

6 計算Instance位置的方式

數據來源於FInstancedStaticMeshRenderData.InstanceBuffer

在FInstancedStaticMeshRenderData.FInstancedStaticMeshRenderData 中初始化

FStaticMeshInstanceBuffer.Init中賦值

instance to world矩陣直接賦值

後面的3個 world to Instance

每個Instance的偏移矩陣

7 Instance的偏移數據在單獨的流 VertexBuffer中

下圖就是Instance所有的Stream

上圖可見，對應VEU_TextureCoordinate 4,5,6

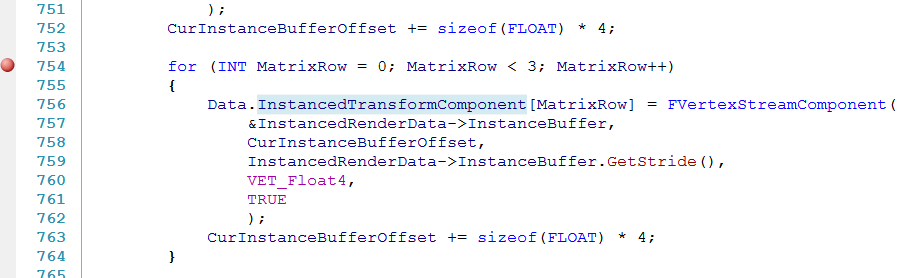

8 關鍵就是FInstancedStaticMeshVertexFactory.DataType.InstancedTransformComponent 這個數據是否可以更新

這個數據僅在FInstancedStaticMeshRenderData.InitStaticMeshVertexFactories中關聯FInstancedStaticMeshRenderData.InstanceBuffer

9 關聯圖

10 全圖如下

11 現在看FInstancedStaticMeshRenderData.InstanceBuffer 是否可更新

僅在FStaticMeshInstanceBuffer.Init 中填充數據

初始化一次

沒有其他地方更新了
