小技巧丨兩種方法，輕鬆獲取任意地區CAD地形圖

通過上次對 map stack 的介紹（又一款地圖製作神器，學渣5分鐘搞定製圖），很多小夥伴對前期地圖製作的速度有一個質的飛躍，對於一般性質的出圖都可以用 map stack 解決，但map stack畢竟也就只有那麼些風格，有一定的局限性，因此有時候我們確實需要有一張前期的cad地圖，來進行個性編輯。

對於cad地圖，前期介紹了運用ELK(麋鹿）插件，用 grasshopper 來製作前期地圖分析。秉著服務於學渣，懶人出圖方式，目測好多小夥伴是不太想學 grasshopper 的，所以今天介紹兩種獲取場地 cad 圖的方式，繼續無腦操作就行了。

丨 方法一 CADMAPPER 丨

https://cadmapper.com/pro/home

1、進入網站之後首先是註冊

2、登陸後進入界面是這樣的，輸入一個城市，然後在 select your cad program 里選擇你需要的cad版本

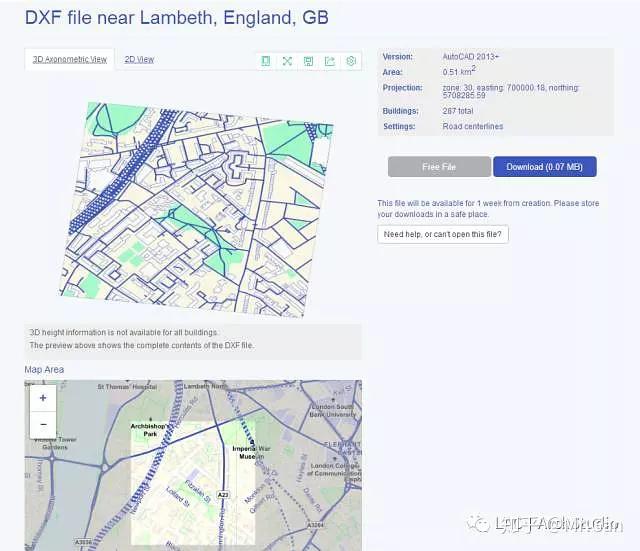

3、直接點擊 createfile 即可，這裡要說一下，cadmapper 只能下載1平方公里內的東西，1平方公里以外就需要收費了，真是窮學生傷不起，只能建議多下載幾次，把cad拼起來吧。

4、最後一步直接下載，就可以在 cad 中打開了...無腦操作...5分鐘也不用...

5、再多說一句，cadmapper 還可以下載 su 版本

下載好之後的 SU 版本各個圖塊是分組分好的哦，很多同學在設計前期可能需要場地建模，直接運用 cadmapper，就可以把周邊的模型建立出來，進行前期分析。比如說這樣

總結：

cadmapper的出圖方式確實快，而且能夠導出su。但是缺點就是1km2以外就需要收費，所以錢哥繼續介紹一種方法，能夠get到全球任何地方的cad地圖。

丨 方法二OpenStreetMap+Global Mapper 丨

首先來介紹一下 OpenStreetMap.OSM 是一款由網路大眾共同打造的免費開源、可編輯的地圖服務。 OpenStreetMap 它是利用公眾集體的力量和無償的貢獻來改善地圖相關的地理數據。簡單的來講，就是任何人都可以上傳地理信息數據，來改善 openstreet 的地理信息。

1、首先下載好 Global Mapper

行了，幫你百度好了：http://www.jb51.net/softs/456526.html 自行下載安裝，長這樣

2、首先打開 OpenStreetMap，點擊導出

3、要想下載地圖數據，一共有兩個資源包，大都市摘錄和 Geofabrik 下載，首先我們選擇大都市摘錄

4、 在大都市摘錄當中，一共收集了多個主要城市的地理信息數據，對於中國，有：北京，成都，重慶，廣州，杭州，香港，上海，深圳，天津，武漢十個城市，這裡以成都為例

5、然後點擊右邊第二行，IMPOSM 中的 SHAPEFILE，點擊下載

6、下載好之後，新建一個文件夾，把壓縮包放到文件夾中，解壓（裡面文件非常多，記得新建文件夾，不要在桌面上直接解壓哈），解壓好之後，長這樣。

7、接著打開 Global mapper，將這些文件導入.錢哥劃重點：這些文件代表的不同數據，包括building，ways等等，如果你哪些數據不需要，就可以選擇性的導入到 Global mapper。和之前介紹的mapstack一樣，做到數據分層！

8、導入好之後，長這樣，是不是感覺基本要完成了，要細節有細節，要範圍與範圍，像這樣的大範圍的圖，可以做很多分析圖的底圖

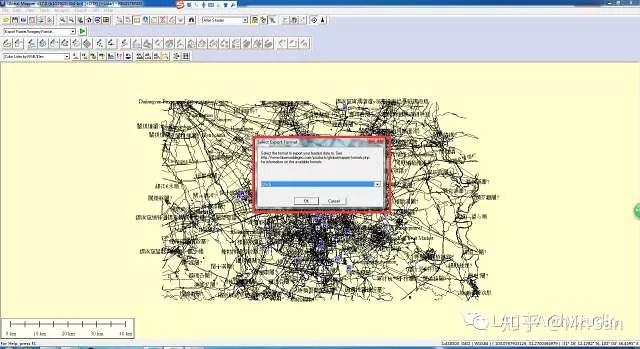

9、然後 file---export---export vector file(導出矢量文件）

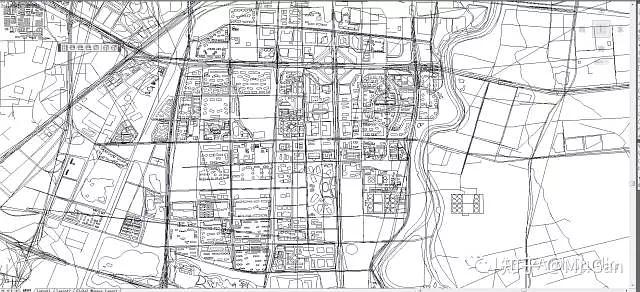

注意，記得在export option中選擇 do not includedisplay labels（從openstreetmap 導入到global mapper中有一些道路建築的名字，看起來是一些雜亂的文字，而通常我們做底圖的時候也不需要這些文字，因此在導出的時候把這些文字去掉），導出後就CAD打開，就長這樣

總結 1：

這是可以下載中國十個主要城市的cad地圖，那如何做到任何地區的cad地圖呢？我們回到 Openstreetmap 的界面

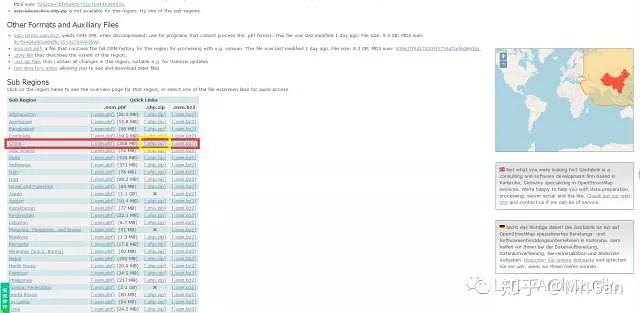

1、Geofabrik 下載

2、 可以看到有各個地區的選項，同樣我們以 Asia-China 為例

點擊中間的.shp.zip文件，文件有點大，需要下載點時間，下載好之後按照以上步驟就可以得到全中國的cad地圖

總結 2：

一張好的地圖加上後期的處理會成為前期分析的一大亮點，運用好這些神器，能夠讓你事半功倍

丨 我是彩彈~ 丨

好了，福利時間~~~這個小技巧之所以放在最後，是因為這個小技巧是一個不能讓你的課程老師知道的小技巧。

我們在做設計的過程中，會看很多案例，某寶下載各種 PDF 什麼的案例進行學習，有些時候突然發現這個案例貌似和老師給的地塊好像特別特別契合！似乎感覺稍微改一改就可以成為一個方案。但是某寶下載下來的文件只有 PDF 文件，怎麼才能把 PDF 文件轉換成 CAD 文件呢~~~嘿嘿嘿嘿嘿嘿~

好吧，一種方法是：利用 AI，將 PDF 放入到 AI 中，再 Export 一下

而這裡重點再介紹一個能將 PDF 文件轉換成 CAD 文件的神器，因為總感覺這個更好用點。

還是附上網址https://cadsofttools.com/pdf-to-dwg-online/?sent=block

打開網站，界面長這樣，選擇一個 PDF 文件，不能超過 3MB 哦

我就隨便找個以前做的課程作業的 PDF 扔進去，轉換好的文件是發送到自己的郵箱的，在文件下方輸入自己的郵箱，點擊 convert

哈哈~熱騰騰的 CAD 圖就出爐了~

咳咳，多說一句，希望大家做課程作業時還是自己做，可以模仿，但不要直接拿著某寶下載的東西去應付老師，其實這種小技巧騙不了老師，每個地塊都是有它的特殊性，要想找到一個完全能夠套用的基本不可能。

前期的小技巧就介紹到這了，主要有 mapstack、cadmapper、OpenStreetmap+Globalmapper 以及福利中的CAD轉換器，接下去將介紹一些自己真正畫分析圖過程當中用到的一些小技巧，還是那句話，療程短，效果好，敬請期待。

（原文：LAC丨ArchStudio 錢哥 /著 二七/編）
