三菱FX3U PLC與步進驅動器實物控制接線圖（動圖演示）

昨天我們講的是西門子Smart PLC與步進驅動器的接線圖，回顧昨天文章可訪問：

西門子Smart PLC與步進驅動器實物控制接線圖（動畫演示）

今天榮久學院給大家帶來的是三菱FX3U系列PLC，三菱品牌PLC是如何與步進驅動器接線的呢，為了讓大家能更加直觀的學習，同樣會有接線動圖展示。

一、步進驅動器控制要求

當按下啟動按鈕X0時，步進電機正轉一圈，停頓2秒，再反轉1圈後停止！

二、所需物料

開關電源：IN ：AC100~240V、OUT1：24V 、OUT2：5V

PLC（晶體管）：FX3U-16MT/ES-A，集電極輸出

步進驅動器：支持集電極，脈衝+方向形式

步進電機：二相混合式

動態圖：

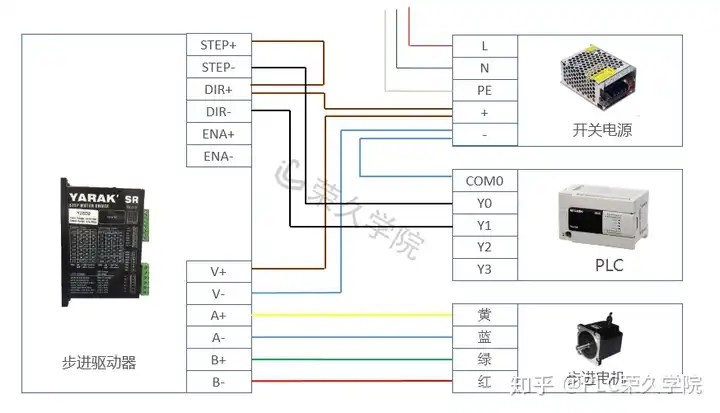

靜態圖：

三、步進驅動器PLC程序

啟動程序：

步進電機正反程序：

延時反轉程序：

延時正轉程序：

如有其他關於學習PLC編程式控制制的問題及資料可告知小編哦！

以上，歡迎分享及收藏！
