迪奧首爾旗艦店SketchUp建模+thea渲染

SketchUp建模+Thea渲染技巧

這座由普利茲克建築獎得主、法國建築師，克里斯蒂安?包贊巴克操刀設計的建築，由12張飛揚的樹脂和纖維玻璃製成帆形的板構成大量褶皺的白色立面其靈感來源於品牌時裝的面料造型以及穿著時的動感，彷彿一件充滿動感的雕塑，重新定義街道的景觀。

前期準備

1.對照片進行體塊分析，找到建築物的轉折點，曲面大致的起伏關係，為建模做準備；

2.將照片導入SketchUp中，選擇文件--導入--新建照片匹配；

通過調整視點，建立與照片相同的空間關係，拉出建築大的透視體；

繪製過程

1.開始繪製曲線，使用曲線繪製插件繪製曲線，並且通過控制點調整曲線路徑；

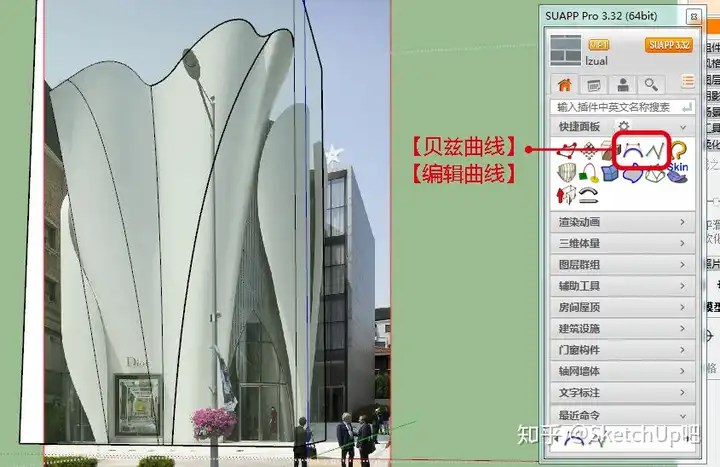

紅色箭頭指向第一個是貝茲曲線（SUAPP編號96），第二個是編輯曲線（SUAPP編號332）；

繪製完成後如下效果：

2.現在這塊曲面的整體平面走向已經繪製完畢，下面我們使用插件頂點編輯（SUAPP編號263），繪製曲面凸起部分；

選擇頂點編輯器，調整軟選擇區間，達到合適的數值，可以看到選擇點後，顏色越冷的區域，選擇影響越小，然後進行綠軸方向的推拉；

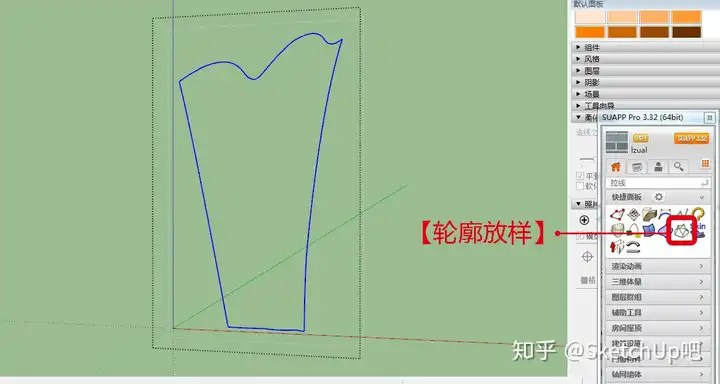

3.推拉完成後選擇，選擇插件輪廓放樣（SUAPP編號155），使線成體；

4.使用Thea渲染器，對模型進行觀察；主要因為thea可以直接在SketchUp窗口進行實時渲染，方便對形體的曲面進行觀察；

5.下圖為第一次生成的曲面，轉折處過硬，所以重新對轉折處進行布線，使其變得圓滑，通過Thea觀察模型，調整布線達到最終的曲面效果；

6.使用曲線工具插件繪製曲面上的三條線，然後拉伸成體，模型交錯；

7.將交錯後的獨立的四塊面進行推拉，使用插件【智能推拉】（SUAPP編號15），這樣第一個曲面就繪製完成；

8.其他三塊比較簡單了，首先分析形體，綠色線是曲面弧度；

1，2曲率比較小，圖中黃色部分，使用插件徑向自由彎曲（SUAPP編號155），3曲率比較大，使用插件形體彎曲（SUAPP編號118）；

9.最後是入口的繪製，分析照片，入口由圖中三條曲線構成：

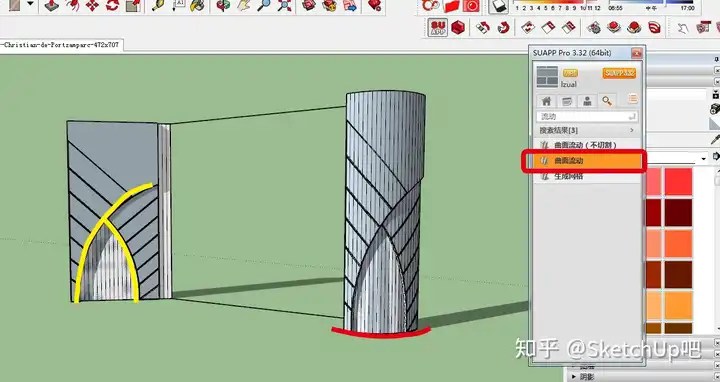

10.使用插件曲面流動（SUAPP編號322），紅色是大門的平面上的曲線，黃色是拱門的曲線；

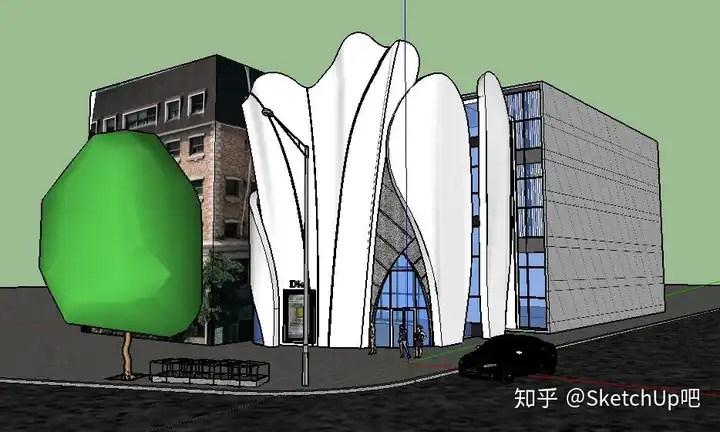

11.幾個部分都繪製完成後，增加配景，看一下整體效果；

Thea渲染

1.這裡使用的是Thea，優點前面說過，方便對模型進行觀察，下面是渲染參數：

2.觀察模型，使用AO或者MC運算器，成圖使用T1運算器，使用HDRI作為環境貼圖，打開手動太陽，與HDRI陽光位置調整一致，室外可將ISO適當調小，這裡我使用的thea預設的顏色參數。

完成圖
