iPhone6紅屏，刷機報錯4014。

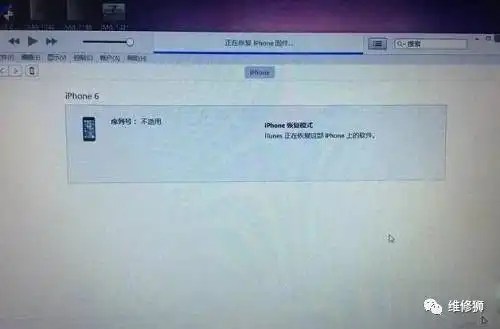

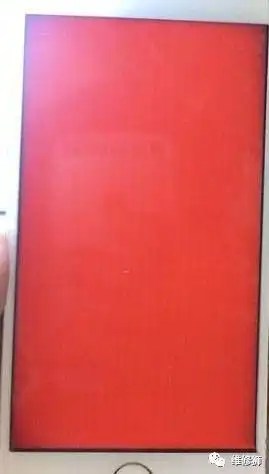

收到客戶一台iPhone6，客戶描述是不開機。拿到機器後，先測手機的開機電流，電流定在80mA ，80mA電流一般是DFU模式、I2C匯流排出問題才會有的電流，根據維修經驗，一般定80mA的維修思路是先刷機，刷機後出現報錯4014，緊接著手機紅屏。如圖：
刷機報錯4014一般是由硬碟、邏輯碼片、CPU引起的。通過測R0316和R0317的阻值可以判斷邏輯碼片到CPU之間是否斷線，正常阻值490，不正常時則為750，通過測量，邏輯碼片正常，下一步測量硬碟。
拆下硬碟並測量硬碟底腳阻值和電壓：

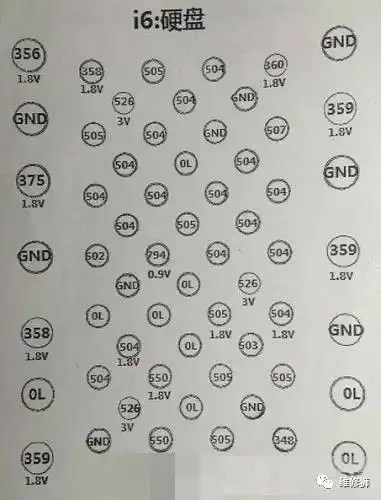

通過測量發現，硬碟的D6腳，E3和E1腳電壓都實測為0.7V，正常電壓應該為1.8V，很顯然硬碟和CPU通路有問題。接下來查看這幾個點到CPU的去向。
通過上圖可以發現，這幾個點都分別直通CPU的AN13腳、AR23腳、AR9腳。

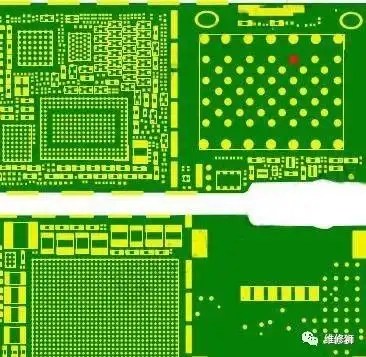

接下來修硬碟。首先拆下CPU的焊盤和CPU上下層。

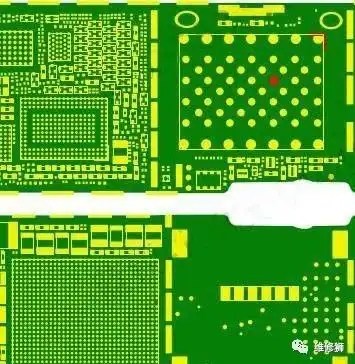

處理好之後的上層和中層。
安裝下層CPU。
安裝好的下層CPU。安裝好之後先看看下層安裝是否有問題，然後再安裝上層。加電測試，電流定80mA，說明安裝沒問題，接下來安裝上層。
安裝好上層之後，再一次加電測試，電流還是定80mA，所以上層安裝也是沒有問題的，接下來把之前拆下的硬碟裝上。
安裝好之後，我們連電腦刷機。
