iphone 6 開機自動恢復模式維修案例

03-13

故障現象 : 開機自動恢復模式，刷機報錯9

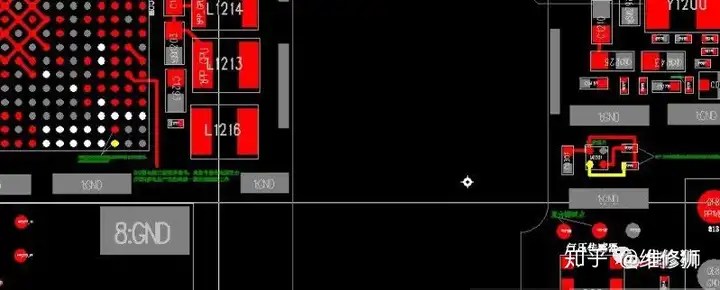

查了下資料，報錯9一般是CPU I2C匯流排到邏輯碼片斷線或者硬碟導致，先測量下I2C匯流排，打開點點陣圖

從點點陣圖中可以看到測量R0316、R0317阻值就可以判斷CPU到邏輯碼片有沒有斷線，直接剪開屏蔽罩打值

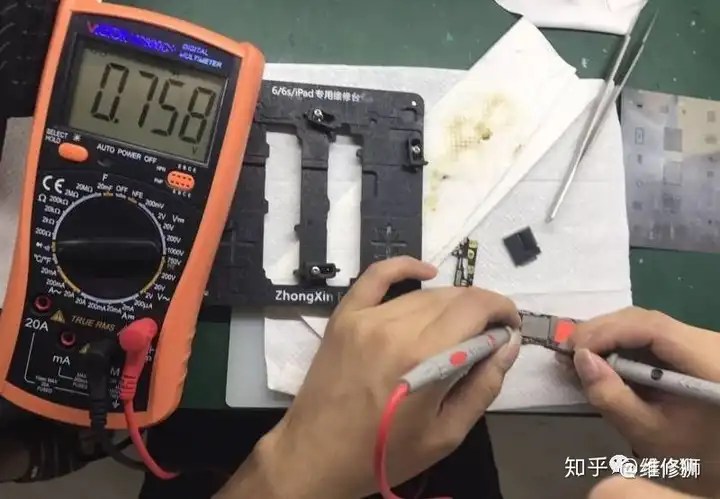

測量到R0316阻值為700多，很明顯斷線了，去問了老司機，說這問題要麼干CPU，要麼刮開CPU找到通AP31、AR31的點飛線到R0316、R0317就行。

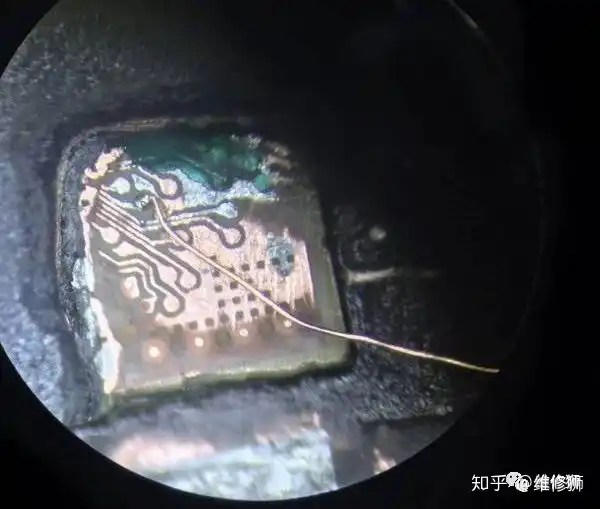

刮CPU?很厲害的樣子，CPU最近這幾天一直在干，都魔怔了，還是換個新鮮的，直接說干就干，先找塊料板練練手，找下位置，直接動手怕刮廢了，老鳥可以忽略了。颳了兩塊給他看了下確定位置沒錯開始搞故障板，下面是刮好飛線圖：

這裡說下，上面塗的綠油是我刮斷線然後飛的線，雖然練了兩塊練手板，但還是搞斷一根線，所以還是小心點哈!飛好線再次打值

OK，阻值恢復正常，再次刷機

一次通過，完美搞定，塗上綠油收工。
